一、刮板輸送機鏈條磨損原因

1、刮板輸送機鏈條磨損的簡(jiǎn)介及研討鏈條磨損的必要性

磨損是指彼此觸摸的外表物質(zhì)不斷損耗的現象。機械作業(yè)中，磨損很難根絕，在一定周期內，機械的磨損量不高于設定值，就是正常磨損。刮板輸送機在作業(yè)中，脈動(dòng)沖擊載荷會(huì )長(cháng)時(shí)刻的施加在刮板鏈條上，使刮板鏈條發(fā)作疲憊損壞。刮板鏈周期作業(yè)，會(huì )發(fā)生循環(huán)載荷，跟著(zhù)循環(huán)載荷的不斷進(jìn)即將發(fā)生以下問(wèn)題:資料磨損嚴峻、杰出的資料功能逐漸失掉、資料強度不斷下降、刮板鏈的承載功能變差。這些問(wèn)題會(huì )使刮板鏈上發(fā)生細微的裂紋，嚴峻時(shí)導致刮板鏈條失效開(kāi)裂。刮板輸送機最簡(jiǎn)單損壞的就是刮板鏈，下面研討刮板鏈的疲憊磨損壽數。

2、刮板輸送機鏈條的疲憊磨損壽數影響因素

(1)制作質(zhì)量對刮板輸送機鏈條的磨損影響。 刮板輸送機制作企業(yè)質(zhì)量把關(guān)不嚴，制作的設備不符合標準，導致刮板輸送機鏈與輪之間不能無(wú)誤的嚙合，鏈條在作業(yè)中振蕩嚴峻，使鏈條磨損加重。

(2)裝置質(zhì)量對刮板輸送機鏈條的磨損影響。一些不標準的裝置也會(huì )導致鏈條磨損加速，甚至開(kāi)裂。

(3)操作質(zhì)量對刮板輸送機鏈條的磨損影響。運用時(shí)不及時(shí)調整鏈條的松緊度，不能及時(shí)整理出進(jìn)入機槽內的大塊異物，可能將鏈條或許刮板拉斷。

3、刮板輸送機鏈條磨損失效的斷定

一般刮板輸送機鏈條磨損失效斷定首要是檢測五環(huán)伸長(cháng)率。最近有一些企業(yè)提出了斷定鏈磨損的新標準，首要包含鏈條外表質(zhì)量、五環(huán)伸長(cháng)率、平環(huán)嚙合深度磨損率、破斷力、平環(huán)直徑、立環(huán)直邊厚度。前四項為關(guān)鍵項目，一旦出現其間一項不合格，則斷定整套鏈條不合格。后面兩項為普通項目，假如兩項都不合格，則判別整套鏈條不合格。

二、解決刮板鏈條功能的措施

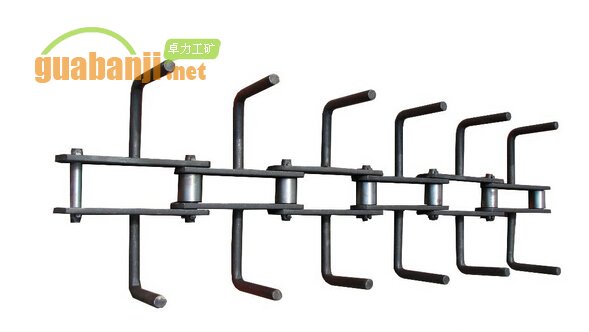

(1)用套筒鏈或套筒滾子鏈替代無(wú)套筒滾子鏈。曩昔生產(chǎn)的無(wú)套簡(jiǎn)滾子鏈的運用壽數不高，大概6500~ 11000h,這個(gè)壽數低于其他零件的壽數，這是不匹配的。通過(guò)研討發(fā)現，添加套簡(jiǎn)是有必要的。薄的鏈板和銷(xiāo)軸之間存在著(zhù)鏈條的張力，它們之間的比壓很大，這會(huì )形成磨損加重，進(jìn)而形成滾子鏈的節距變大。選用了套筒鏈之后，套筒與銷(xiāo)軸的觸摸面積比無(wú)套筒的大了2倍以上，這樣套筒與銷(xiāo)軸之間傳遞鏈條的張力，發(fā)生的比壓大大下降了，磨損也大大削減，鏈條的運用壽數變長(cháng)。

(2)用滾動(dòng)替代滑動(dòng)。曾經(jīng)，我國的刮板輸送機都是鏈板在導軌上滑動(dòng)，這使鏈板在寬度方向上的磨損加重。將鏈板在導軌上滑動(dòng)變成鏈板在導軌，上滾動(dòng)后，會(huì )使功耗下降，而且鏈板的寬度壽數大大進(jìn)步?，F在，我國部分企業(yè)現已開(kāi)始運用這種刮板機。

(3)鉸鏈副零件的外表處理。刮板鏈條作業(yè)在無(wú)光滑、重載條件下，如何處理這種鉸鏈副的耐磨問(wèn)題，是一一個(gè)需要研討的課題。在鏈條資料上噴涂耐磨資料，可明顯的進(jìn)步刮板鏈條的耐磨性。

(4)順著(zhù)金屬纖維方向下料。軋制鋼材的纖維組織是有方向性的，研討發(fā)現，順著(zhù)纖維方向下料的強度比垂直纖維方向下料的強度高10%，還可阻撓細微裂紋的擴展，進(jìn)步其抗疲憊強度。

(5)噴丸處理。刮板鏈條經(jīng)過(guò)噴丸處理后，鏈條外表發(fā)生剩余壓縮應力，這些應力能夠反抗沖擊和疲憊。相關(guān)研討表明:取0.3~0.5毫米粒度的鋼丸，以38米每秒的速度噴鏈板，20min 后，鏈板的抗疲憊強度可進(jìn)步15%。

(6)預拉伸處理。刮板鏈條在特定拉力、特定時(shí)刻下的拉伸稱(chēng)為預拉伸處理，一般在出廠(chǎng) 前進(jìn)行。刮板鏈條的支撐面被冷加工后，會(huì )發(fā)生以下三個(gè)作用:①鏈條外表發(fā)生預壓應力;②刮板鏈條各處載荷均勻散布;③鏈條飽和時(shí)期的伸長(cháng)量削減。相關(guān)研討外表，鏈條抗疲憊強度在預拉伸處理下可進(jìn)步45%。

(7)鏈板孔的冷擠壓。鏈板孔在冷擠壓后，在孔周?chē)鷷?huì )發(fā)生剩余應力，這些剩余應力在鏈條遭到拉伸時(shí)分，會(huì )抵消一部分受力。有關(guān)研討外表，鏈板孔的冷加工可進(jìn)步抗疲憊強度30%左右。

(8)新式鏈條的運用。新式鏈條不斷被研制并投入運用，例如寬帶鏈、鑄造鏈、組合鏈，這些鏈條在下降鏈條磨損方面有杰出的作用。組合鏈不光能夠削減內圓環(huán)力，還便于通過(guò)鏈輪，削減摩損，它是由鑄造圓環(huán)鏈和焊接水平圓環(huán)鏈組成的。
