刮板機鏈條
埋刮板鏈條匯總
來源：本站 發布時間：2019-06-19 訪問量：2482
U型埋刮板鏈條
刮板鏈條材質為45＃澆鋼（失臘精密鑄造一次成型）可根據輸送物料的特點和要求，選用適當的形式和規格，其型號規格見下表
| 規格 | 孔徑 | 規格 | 孔徑 |
| 96*69*125 | Φ18 | 198*116*125 | Φ20 |
| 105*73*100 | Φ12 | 220*120*160 | Φ20 |
| 105*73*125 | Φ18 | 220*140*160 | Φ25 |
| 120*80*125 | Φ18 | 268*140*160 | Φ22 |
| 140*105*125 | Φ18 | 268*106*125 | Φ18 |
| 145*110*100 | Φ14 | 280*100*180 | Φ20 |
| 158*106*125 | Φ20 | 290*120*125 | Φ18 |
| 180*113*125 | Φ18 | 300*185*200 | Φ25 |
| 185*105*125 | Φ18 | 368*140*200 | Φ25 |
| 185*120*125 | Φ18 | 600*280*200 | Φ25 |
GL型帶滾珠刮板鏈條
刮板鏈條材質為45＃澆鋼（失臘精密鑄造一次成型）可根據輸送物料的特點和要求，選用適當的形式和規格，其型號規格見下表
| 規格 | 滾珠 | 軸銷 | |||||
| 中心距 | 寬 | 高 | D | d | b | L | Φ |
| 80 | 105 | 36 | 26 | 16 | 25 | 65 | 16 |
| 100 | 108 | 36 | 28 | 16 | 26 | 65 | 16 |
| 100 | 120 | 36 | 24 | 12 | 20 | 60 | 12 |
| 100 | 140 | 38 | 28 | 16 | 22 | 62 | 16 |
| 125 | 160 | 38 | 30 | 16 | 26 | 72 | 16 |
| 125 | 176 | 38 | 30 | 16 | 26 | 72 | 16 |
| 100 | 184 | 28 | 24 | 14 | 24 | 65 | 14 |
| 160 | 218 | 45 | 34 | 20 | 32 | 80 | 20 |
| 125 | 368 | 60 | 42 | 25 | 36 | 86 | 25 |
T型水平刮板鏈條
| 規格 | 孔徑 | 規格 | 孔徑 |
| 96*32*125 | Φ16 | 200*40*125 | Φ18 |
| 105*36*125 | Φ16 | 220*40*160 | Φ18 |
| 105*34*100 | Φ16 | 270*50*200 | Φ22 |
| 120*34*100 | Φ16 | 278*42*160 | Φ20 |
| 140*25*100 | Φ16 | 300*42*200 | Φ18 |
| 140*30*125 | Φ18 | 330*60*200 | Φ25 |
| 160*36*125 | Φ18 | 368*60*200 | Φ25 |
| 180*36*125 | Φ18 | 370*45*160 | Φ22 |
| 200*30*125 | Φ18 | 380*46*200 | Φ18 |
HL型斗式提升機鏈條 44#刮板機鏈條
| 型號規格 | axbxBxA | |||
| a | b | B | A | |
| 67＃ | 100 | 40 | 42 | 58.6 |
| 80＃ | 105 | 50 | 52 | 80 |
主要用途：糧油、礦山等提升設備
| 品名 | 規格 | 最小破斷負荷 | 說明 | |
| 滲碳鏈 | 高強度鏈 | |||
| 圓環鏈 | Φ14*50*（5環、7環） | 65 | 110 | 用于HL型斗提 |
| Φ18*50*（7環、9環、11環） | 125 | 190 | 用于HL型斗提 | |
| Φ18*64*（5環、7環） | 125 | 190 | 用于HL型斗提 | |
| Φ22*86*7環 | 185 | 320 | 用于HL型斗提 | |
| Φ26*92*9環 | 250 | 390 | 用于HL型斗提 | |
| 鏈環鉤 | Φ14*50*M12 | 65 | 110 | 用于HL型斗提 |
| Φ18*50*M14 | 125 | 190 | 用于HL型斗提 | |
| Φ18*64*M14 | 125 | 190 | 用于HL型斗提 | |
| Φ22*86*M18 | 185 | 320 | 用于HL型斗提 | |
| Φ26*92*M20 | 250 | 390 | 用于HL型斗提 | |

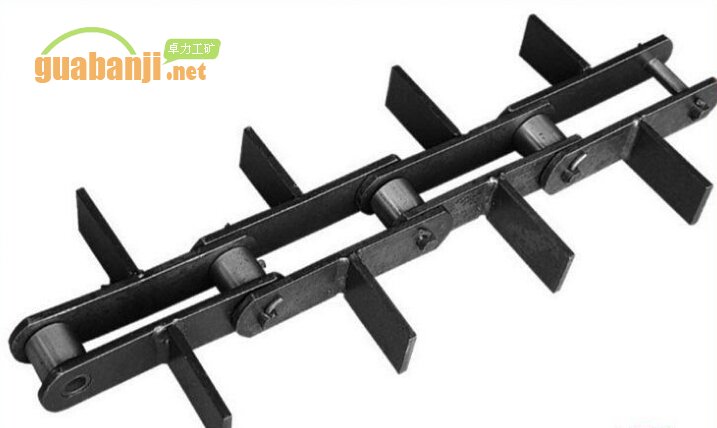

◆ TB刮板鏈條
主要用途：糧油、礦山等提升、輸送設備
| 型號 | 節距 | 滾子外徑 | 內鏈節內寬 | 銷軸直徑 | 銷軸長度 | 鏈板寬度 | 極限拉伸載荷 | 說明 |
| TB160 | 101.6 | 26.5 | 26 | 11.5 | 70 | 34.8 | 11000 | |
| TB250 | 152.4 | 35 | 36.5 | 15.5 | 90 | 50 | 24000 | |
| TB350 | 152.4 | 35 | 36.5 | 15.5 | 90 | 50 | 24000 | |
| TB450 | 200 | 41 | 51.8 | 19.1 | 120 | 60 | 36600 |
◆ 埋刮板輸送機爪鏈
| 規格 | 銷軸孔徑 | 說明 | 規格 | 銷軸孔徑 | 說明 |
| 96*68*125 | Φ16 | 198*116*125 | Φ18 | ||
| 105*73*100 | Φ16 | 220*140*160 | Φ20 | ||
| 140*105*125 | Φ16 | 268*140*160 | Φ20 | ||
| 145*110*100 | Φ16 | 295*178*160 | Φ20 | ||
| 160*106*125 | Φ18 | 190*140*160 | Φ20 | ||
| 180*115*125 | Φ18 | 370*150*200 | Φ25 |
◆ 提升機鏈輪
鏈輪有輸送機鏈輪，斗式提升機鏈輪及各種規格傳動鏈輪，品種齊全，鏈輪的材質有鑄鋼件、45＃鋼鉚制而成、鍛鋼件及45＃鋼傳動鏈輪，鏈輪牢固耐用，不易磨損，主要規格見下表：
◆ 輸送機鏈條
鏈輪有輸送機鏈輪，斗式提升機鏈輪及各種規格傳動鏈輪，品種齊全，鏈輪的材質有鑄鋼件、45＃鋼鉚制而成、鍛鋼件及45＃鋼傳動鏈輪，鏈輪牢固耐用，不易磨損，主要規格見下表：
| 型號 | 67＃ | 80＃ | |||||||
| 節距 | 58.623 | 80 | |||||||
| 齒數 | 13 | 15 | 16 | 18 | 20 | 12 | 15 | 17 | 18 |
| 頂圓直徑 | 260 | 300 | 320 | 360 | 390 | 336 | 410 | 465 | 485 |
| 內孔 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 55 | 60 |
| 齒數 | Z=8 | Z=9 | Z=10 | Z=11 | |||
| 節距 | 100 | 125 | 160 | 200 | 125 | 100 | 125 |
| 頂圓直徑 | 290 | 350 | 440 | 545 | 388 | 341 | 470 |
| 內孔 | 65 | 65 | 70 | 75 | 65 | 65 | 65 |
| 材料 | 鏈輪片45＃ 芯子HT150 | ||||||
1.埋刮板輸送機安裝時應再次檢查刮板鏈條是否轉動靈活。只有轉動靈活的刮板鏈條方可進行安裝。
2.裝入刮板鏈條前應先將所有觀察蓋、頭部和尾部的端蓋板、彎曲段的下蓋板打開（必要是可將水平段、回轉段的上蓋板也打開），尾輪調到拉緊行程的起端，判明刮板鏈條的運行方向（運行方向見施工圖或裝箱說明書的箭頭所示。這對模鍛鏈和雙板鏈尤為重要，切勿裝反），準備好刮板鏈條需要的數量，并應配有少量備件 。
3.組裝刮板鏈條時，應根據輸送機的機型、長度和安裝現場的具體條件，確定安裝的辦法和相應的措施。在一般情況下、采用分段的辦法。即將10節左右的刮板鏈條串接為一組，逐組輸送機里安裝，當刮板鏈條繞過頭輪后可用人工盤車帶動。MC和MZ型埋刮板輸送機的刮板鏈條，自上而下吊裝較為方便。當刮板鏈條進入輸送機后，其尾端應用撬杠和結實的繩索拉住，以便串接刮板鏈條后，防止刮板鏈條下滑速度太快而造成事故。
刮板鏈條的最后接頭，MS型可在水平中間段的上部即空載部分，予以連接，MC型和MZ型一般在彎曲段的上觀察孔處予以連接。
4.刮板鏈條安裝后，應調整拉緊裝置，保持刮板鏈條有適當的松緊度，不宜太緊或太松，如發現太緊或太松，應在最后接頭處，加入或卸下1～2節刮板鏈條，而后再次進行調整。調整后拉緊裝置尚未利用的行程應不小于全程的50%。
5.驅動裝置必須牢固地安裝在基礎或平臺支架上。電動機、減速器的出軸應和輸送機頭部出軸平行，開式鏈傳動的鏈條在安裝前，應先啟動電動機，觀察小鏈輪的轉動方向是否與刮板鏈條的運行方向一致，如旋轉方向有誤，則應在重新連接電源線后，方可安裝傳動鏈條。
