刮板輸送機

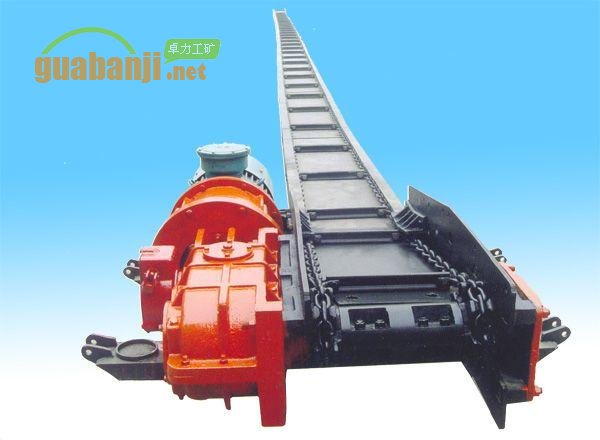

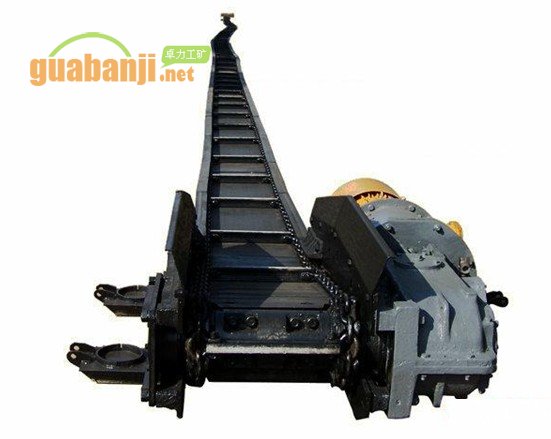

SGD320/17B刮板輸送機(中單鏈)
來源：本站 發布時間：2019-03-23 訪問量：2363
SGD320/17B刮板輸送機屬中單鏈可彎曲刮板輸送機，主要用于中小型煤礦井下0.6米以上薄煤層采煤工作面輸送煤炭，亦可用于掘進巷道和順槽運輸。 在煤礦井下因地質條件限制而不宜使用一般大中型刮板機的情況下，亦可采用本輸送機作為輔助之用。
SGD320/17B型刮板機刮板機組成部分：
各種類型的刮板輸送機的主要結構和組成的部件基本是相同的，它由機頭、中間部和機尾部等三個部分組成。
機頭部由機頭架、電動機、液力偶合器、減速器及鏈輪等件組成。
中部由過渡槽、中部槽、鏈條和刮板等件組成。
機尾部是供刮板鏈返回的裝置。重型刮板輸送機的機尾與機頭一樣，也設有動力傳動裝置，從安設的位置來區分叫上機頭與下機頭。
此外，還有供推移輸送機用的液壓千斤頂裝置和緊鏈時用的緊鏈器等附屬部件。
中部由過渡槽、中部槽、鏈條和刮板等件組成。
機尾部是供刮板鏈返回的裝置。重型刮板輸送機的機尾與機頭一樣，也設有動力傳動裝置，從安設的位置來區分叫上機頭與下機頭。
此外，還有供推移輸送機用的液壓千斤頂裝置和緊鏈時用的緊鏈器等附屬部件。
SGD320/17B型刮板機的工作原理：
SGD320/17B刮板輸送機的工作原理是，將敞開的溜槽，作為煤炭、矸石或物料等的承受件，將刮板固定在鏈條上（組成刮板鏈），作為牽引構件。當機頭傳動部啟動后，帶動機頭軸上的鏈輪旋轉，使刮板鏈循環運行帶動物料沿著溜槽移動，直至到機頭部卸載。刮板鏈繞過鏈輪作無級閉合循環運行，完成物料的輸送。
SGD320/17B型刮板機結構特點：
本產品具有重量輕、結構合理、緊湊、易移動等特點。
其刮板鏈為單條圓環鏈，刮板為型鋼，通用化程度高。
中部槽為整體溜槽，中間連接為插銷，可在水平及垂直方向彎曲3°，采用人工整體移機。
其刮板鏈為單條圓環鏈，刮板為型鋼，通用化程度高。
中部槽為整體溜槽，中間連接為插銷，可在水平及垂直方向彎曲3°，采用人工整體移機。
本輸送機在中部槽上增設擋板，增加其輸送斷面，亦可在中間巷道內使用。
刮板輸送機的相鄰中部槽在水平、垂直面內可有限度折曲的叫可彎曲刮板輸送機; 其中刮板輸送機機身在工作面和運輸巷道交匯處呈90度彎曲設置的工作面輸送機叫“拐角刮板輸送機”。
刮板輸送機的相鄰中部槽在水平、垂直面內可有限度折曲的叫可彎曲刮板輸送機; 其中刮板輸送機機身在工作面和運輸巷道交匯處呈90度彎曲設置的工作面輸送機叫“拐角刮板輸送機”。
SGD320/17B型刮板機刮板機優點：
1、結構堅實。能經受住煤炭、矸石或其他物料的沖、撞、砸、壓等外力作用。
2、能適應采煤工作面底板不平、彎曲推移的需要，可以承受垂直或水平方向的彎曲。
3、機身矮，便于安裝。
4、能兼作采煤機運行的軌道。
5、可反向運行，便于處理底鏈事故。
6、 能作液夜支架前段的支點。
SGD320/17B型刮板機 主要技術特征
該機型輸送量40t每小時，設計長度80米，鏈速0.59米每秒，中部槽尺寸為320mm。
以下17型刮板機是由卓力工礦設備有線公司提供的，如果您對17型刮板機有意向或者想了解更多17型刮板機的相關信息如：價格、型號、圖片，歡迎來電垂詢、洽談！
該機型輸送量40t每小時，設計長度80米，鏈速0.59米每秒，中部槽尺寸為320mm。
| 參數名稱 | 單位 | 參數性值 | 參數名稱 | 單位 | 參數值 | ||
| 輸送機型號 | SGD320/17B |
電 動 機 |
型號 | YBS-17-4 | |||
| 輸送量 | T/h | 40 | 功率 | kw | 17 | ||
| 設計長度 | m | 80 | 轉速 | r/min | 1470 | ||
| 機頭高度 | mm | 480 | 電壓 | V | 380/660 | ||
| 刮板鏈速度 | m/s | 0.59 |
刮 板鏈 |
圓環鏈規格 | mm | Φ14×50 | |
|
中 部 槽 |
長×寬×高 | mm | 1200×320×156 | 每條圓環鏈破斷拉力 | kN | ≥250 | |
| 每節質量 | kg | 55 | |||||
| 整機質量 | kg | 6225 | 減速器傳動比 | 24.95 | |||
以下17型刮板機是由卓力工礦設備有線公司提供的，如果您對17型刮板機有意向或者想了解更多17型刮板機的相關信息如：價格、型號、圖片，歡迎來電垂詢、洽談！
公司專業生產刮板機及配件:
分鏈器，機頭架，機尾架，中部槽，過度槽,溜槽，鏈輪，滾筒，對輪,刮板，圓環鏈，連接環， 3380半滾筒，2533機尾滾筒，機尾軸，軸圓弧齒輪，圓弧散齒輪，四軸。
