XGZ鑄石刮板機
XGZ鑄石刮板輸送機為干法輸送。不宜輸送粘性大的、要求破碎率低的易碎性物料。結構簡單，安裝維修方便。
XGZ鑄石刮板輸送機適用于溫度在250°以下的粉狀、粒狀、小塊狀及混合物料的密閉輸送，以水平運輸為主，也可傾斜輸送，其最大輸送傾角為20°。
XGZ型鑄石刮板輸送機主要適用于各種物料的輸送及在灰塵飛揚、潮濕作業環境中的理想設備，可適用于礦山、冶金、煤礦、化工對含水率無過高要求的物料輸送，系統中粒度在300mm以下。
XGZ型刮板輸送機結構組成
XGZ型刮板輸送機主要由驅動部、機頭、中間槽、機尾、刮板鏈等組成。
傳動路線為：電動機轉矩經聯軸器、減速器傳遞給主動鏈輪軸組，從而牽引刮板鏈運動，組成一個封閉的牽引系統。
1 、驅動部 驅動部是輸送機的動力部分，由電機、高速聯軸器、行星齒輪減速器、低速 聯軸器等組成，各部件統一安裝在驅動底座上。驅動部根據布置形式分為直線型 和垂直型，垂直型主要用于安裝位置較為狹小的場合。
2 、機頭部 機頭部由機頭架、頭輪組等組成。頭輪組是刮板鏈運行的傳動部件，它主要 由主軸、軸承、軸承座、鏈輪等組成。本機鏈輪為可拆卸結構，當鏈輪使用一段 時間磨損后，將鏈輪連接螺栓取下后，用錘輕輕敲擊即可將鏈輪分兩半取下，減 少了維護時間。機頭的尾部與中間槽法蘭聯接。
3 、中間槽 中間槽是輸送機實現物料轉移的主要部分，根據機長需要由數段 3 米標準中 間槽和一到兩段聯接槽組成。各部用端部法蘭、螺栓實現連接。根據用戶需要可 分為單層和雙層中間槽，并可配用電動、手動閘門，以實現雙向輸送及任意點卸 料。中間槽安放在下部支腿上，支腿可按用戶需要固定在槽體的適合位置（注意 不與槽底加強筋相觸） ?，F場安裝后槽底及刮板鏈導軌部鋪上鑄石。上部為密封 結構，檢修維護時可取下上部螺栓打開上蓋。
4 、機尾 機尾由機尾架、尾輪組及張緊裝置組成，前部用法蘭與中間槽連接，調節尾 部張緊裝置的絲杠拉緊尾輪組軸承座，可調節鏈條的張緊程度。
5 、刮板鏈 刮板鏈是輸送煤炭的主體 , 也是輸送機的關鍵部件之一。主要由鏈環、聯接 環、刮板組成。
XGZ型刮板輸送機結構特點
以水平運輸為主，也可傾斜運送。由頭節、過渡節、中間節、刮板裝置，尾節和驅動裝置組成。中部可有多個進料口
1、 刮板為16Mn耐磨鋼板焊接而成，刮板不易折斷，適用于大運量、大顆粒物料運輸。
2、 頭、尾軸采用40Gr材質鍛造毛坯，經調質處理后加工而成，具有優良的機械性能。
3、 機頭架、機尾架及傳動架選用優質16Mn板材，經焊接后去處應力，整體加工而成，既保證了各部件的強度、剛性又保證了位置精確度及平穩性和壽命。
XGZ鑄石刮板輸送機工作原理
刮板輸送機是利用圓環鏈條作為牽引構件，由鏈條通過與鏈輪嚙合實現鏈條在料槽中運動，鏈輪由傳動裝置提供動力。連接在鏈條上的刮板通過鏈條的運動，拉動或推動物料在多節可拆卸的敞開料槽內實現連續輸送和分配物料
XGZ鑄石刮板輸送機型號參數
規格 XGZ-06 XGZ-08 XGZ-10 XGZ-12 XGZ-14
輸送量，t/h 100-300 200-500 300-600 400-800 500-1000
鏈速，m/s 0.48-0.76 0.48-0.76 0.48-0.76 0.48-0.76 0.48-0.76
輸送距離，m 6.7-64.3 8.2-64.3 8.6-43.6 8.9-63.5 8.6-53.6
物料粒度，mm ＜300 ＜300 ＜300 ＜300 ＜300
有效槽寬，mm 600 800 1000 1200 1400
刮板間距,mm 1024 1024 1024 1024 1024
XGZ鑄石刮板機的安裝
1 、首先，按總圖提供的地基位置圖找出輸送機中心線。做好基礎，除預埋 鋼板外，其他底腳螺栓處均墊以 30mm 水泥臺。注意驅動部的底腳螺栓應預埋在 梁上，而不能固定在樓板上，以免產生振動。
2 、按本機的出廠發貨明細 , 對所有零部件逐項進行檢查，應完整無損。
3 、將各部件安裝在基礎上，并按照中心線找正調平，連接法蘭并固定機身。
4 、重新調整并上緊驅動部及機頭機尾的螺栓，調整聯軸器間距位置。使其 焦作市柯如機械有限公司轉動靈活、無阻卡。
5 、按要求粘貼鑄石導軌和鑄石板。
6 、 將刮板鏈聯結件的粘附物清洗干凈 , 涂少量潤滑油后將鏈板與鏈環連接。 注意鏈板在工作位置下面斜面應朝向鏈條運行方向。將鏈條分別繞過機頭、機尾 鏈輪并在上鏈道將其連接。調整機尾張緊位置張緊鏈條。
7 ，減速機加注潤滑油，各潤滑點加注油脂。
8 、連接電纜線。
XGZ鑄石刮板機使用維護中應注意的問題
1 、禁止在輸送機上運送其它物料 , 特別是桿狀物料 , 以免造成事故。
2 、運輸機工作兩周后 , 重新緊固每個刮板螺栓。經常檢查刮板鏈、接鏈環有 無損壞，任何彎曲的刮板都必須立即更換；刮板鏈張緊是否松緊合適，兩條鏈 松緊是否一致；
3 、經常檢查鏈輪的磨損情況。及時更換鏈輪。
4 、 經常檢查傳動部是否安全可靠、 有無損壞； 檢查各緊固件， 松動的要擰緊， 損壞的要更換
5 、定期更換減速潤滑油。 焦作市柯如機械有限公司
6 、當輸送機運行時，任何人不得橫跨輸送機，不得翻越輸送機。設備運行時 應和運動部件保持一定的安全距離。
7 、輸送機進行維護保養工作應在斷開電源的情況下進行。
鑄石刮板機XGZ800.1000.1200.1400 現貨供應

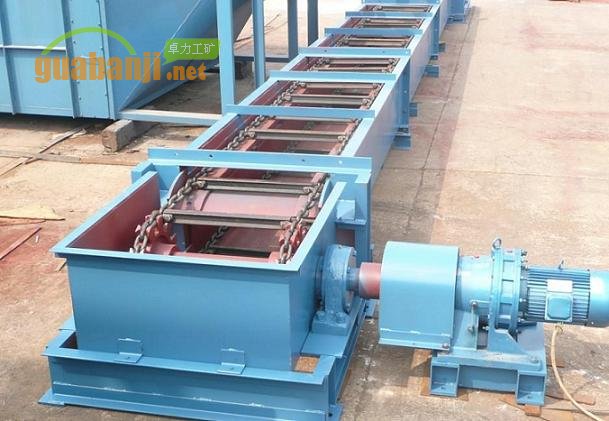

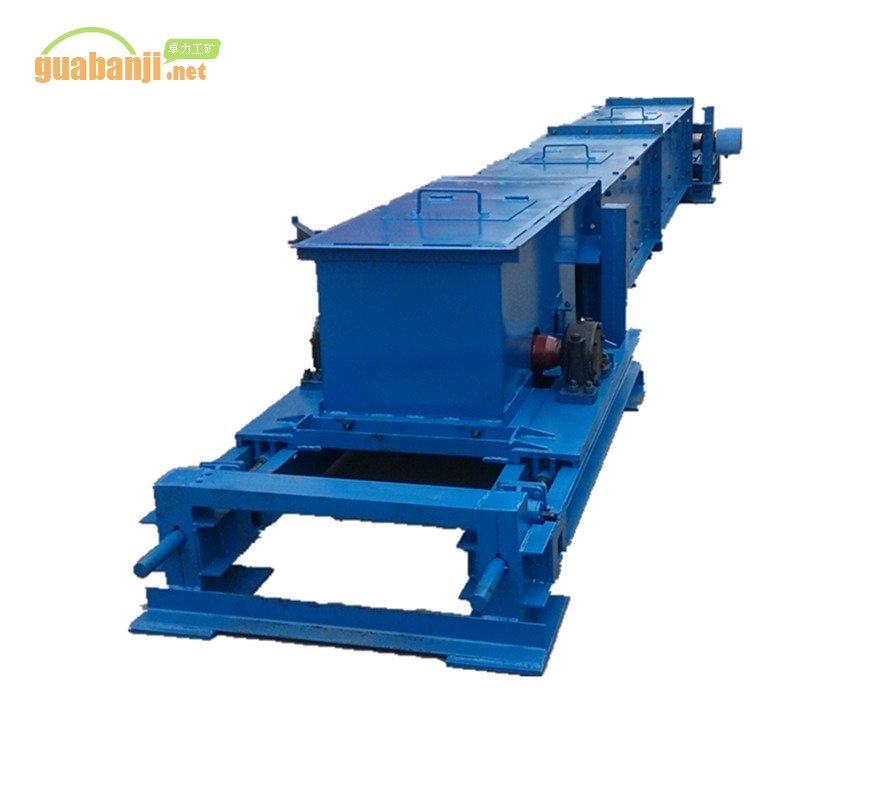

因產品生產批次、具體型號不同，以上圖片僅供參考，詳情可聯系我們的銷售人員進行具體核實
